測量原理
導波雷達是基于時間行程原理的測量儀表，雷達波以光速運行；運行時間可以通過電子部件被轉換成物位信號。儀表測量參考點到物料表面的距離，探頭發出高頻脈沖并沿纜繩傳播，當脈沖遇
到物料表面時反射回來被儀表內的接收器接受，并將時間信號轉化為物位信號。
輸入
反射的脈沖信號沿纜繩傳遞至儀表電子線路部分，微處理器對此信號進行處理，識別出微波脈沖在物料表面所產生的回波。正確的回波信號由智能軟件完成識別，距離物料表面的距離D與脈沖的時間行程T成正比：
D=C×T/2
其中C為光速

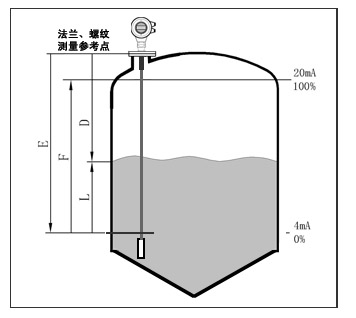

因空罐的距離E已知，則物位L為：
L=E-D
輸出
通過輸入空罐高度E（=零點），滿罐高度F（=滿量程）及一些應用參數來設定，應用參數將自動使儀表適應測量環境。對應于4－20mA輸出。
產品簡介：
|

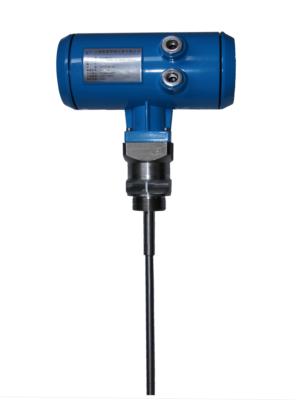

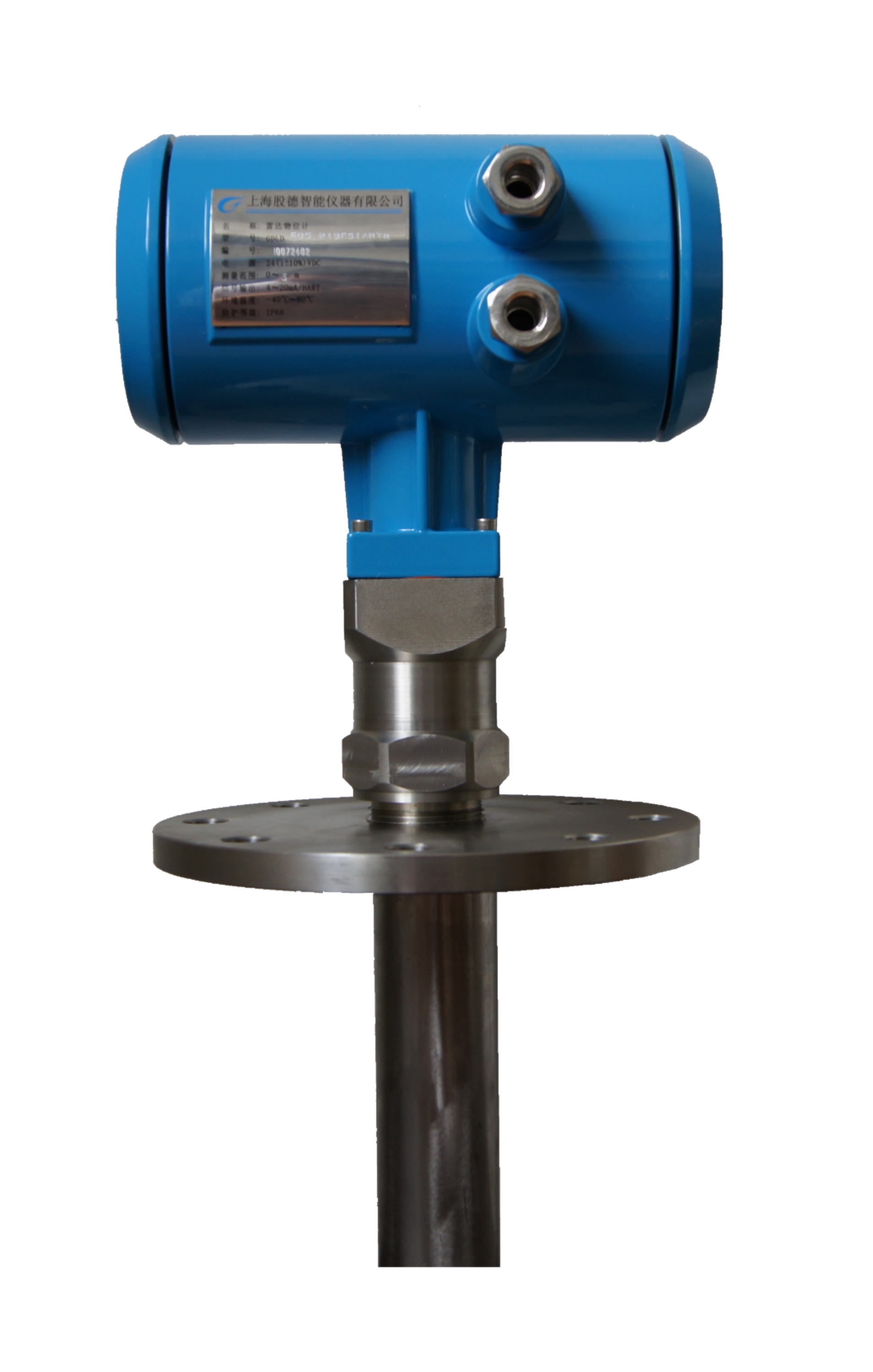

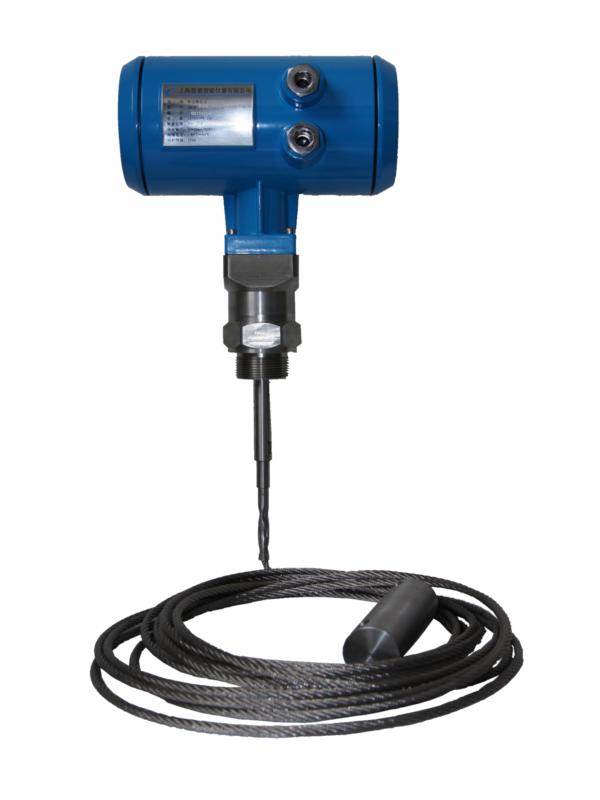

KRRD600系列導 波雷達物位儀表 |
|
|
|
| 類別 | KRRD601 | KRRD602 | KRRD603 |
| 應用 | 液體、固體小顆粒及粉體 | 液體、固體小顆粒及粉體 | 液體 |
| 測量范圍 | 20米（可擴展至30米） | 6米 | 6米 |
| 過程連接 | 螺紋、法蘭 | 螺紋、法蘭 | 螺紋、法蘭 |
| 過程溫度 | -20-220℃ | -20-220℃ | -20-220℃ |
| 過程壓力 | -1.0-40bar | -1.0-40bar | -1.0-60bar |
| 精度 | < 0.1% | < 0.1% | < 0.1% |
| 分辨率 | 1mm | 1mm | 1mm |
| 重復性 | ±3mm | ±3mm | ±3mm |
| 頻率范圍 | 100MHZ-1.8GHZ | 100MHZ-1.8GHZ | 100MHZ-1.8GHZ |
| 防爆防護等級 | Exd II BT4/IP68 | Exd II BT4/IP68 | Exd II BT4/IP68 |
| 信號輸出 | 4…20mA/HART(兩線) | 4…20mA/HART(兩線) | 4…20mA/HART(兩線) |

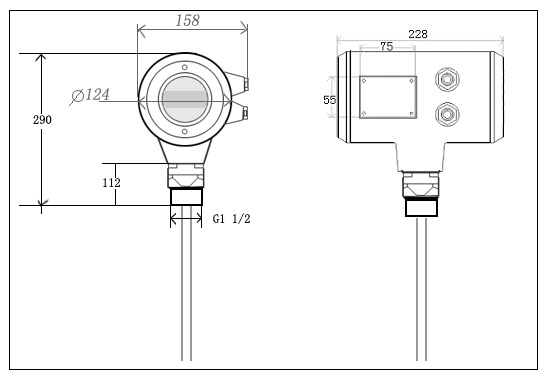

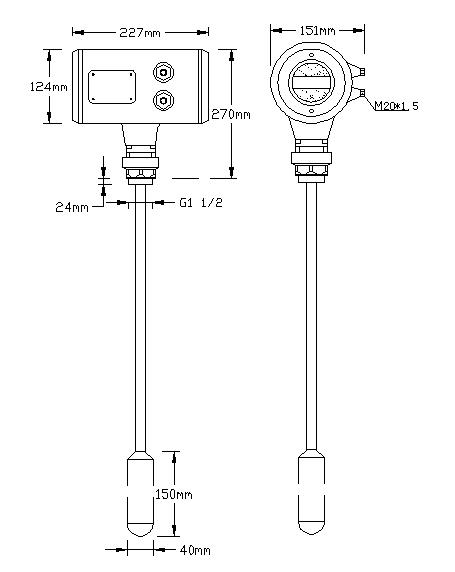

儀表尺寸
法蘭尺寸：
標準型尺寸：
| mm | D | b | k | d |
| DN40 | ?150 | 18 | ?110 | 4х?18 |
| DN50 | ?165 | 20 | ?125 | 4х?18 |
| DN80 | ?200 | 24 | ?160 | 8 х?18 |
| DN100 | ?220 | 20 | ?180 | 8х?18 |
| DN150 | ?285 | 22 | ?240 | 8х?22 |
